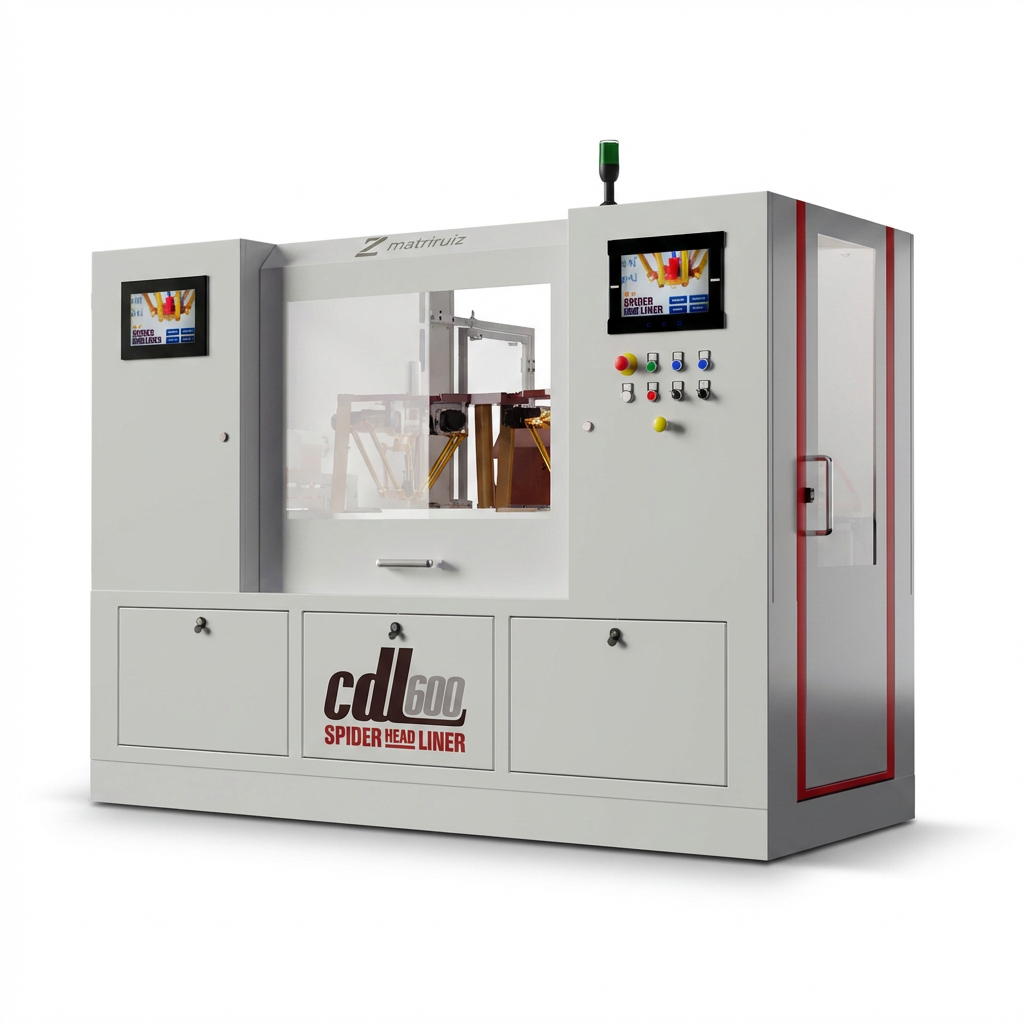

Máquina de Rebordeado y Engomado CDL600
La CDL600 integra los procesos de rebordeado y engomado en doble vía, basada en el concepto de alta velocidad del modelo CSL300, pero configurada para trabajar simultáneamente sobre dos líneas con alimentación transversal.
El sistema de alimentación está compuesto por tres posicionadores de cuchilla por cada vía, y las tapas se introducen en posición transversal (por el lado corto). Esta configuración aumenta la densidad de paso entre piezas y mejora la productividad sin necesidad de incrementar espacio en planta.
Diseñada para máxima capacidad productiva, la CDL600 combina alta velocidad, precisión y fiabilidad en un único equipo.
Explora Nuestra Tecnología en Acción
Sistema Automático de Limpieza
La CDL600 incorpora el mismo sistema automático de limpieza en cada cabezal de engomado.
El sistema está compuesto por:
- Cepillo de limpieza
- Estación de purga
- Depósito de agua con bombeo automático
En intervalos configurables desde la pantalla:
- El cabezal se desplaza automáticamente a la estación de limpieza.
- La boquilla pasa por el cepillo para eliminar restos externos.
- Se realiza la purga del compuesto del interior del inyector.
- La boquilla vuelve a pasar por el cepillo antes de regresar a la posición de trabajo.
Durante las paradas de producción:
- La boquilla se posiciona en el depósito de agua para evitar la entrada de aire.
- Se impide el secado del compuesto en el interior del inyector.
- Antes de reanudar la producción, se ejecuta automáticamente el ciclo completo cepillo → purga → cepillo.
Este sistema garantiza continuidad operativa, estabilidad del proceso y reducción de intervenciones manuales.
Estación de Rebordeado
Cada vía incorpora un módulo completo de rebordeado servocontrolado.
El conformado del rizo se realiza mediante troquel accionado por dos servomotores independientes por vía:
- Uno actuando sobre el útil superior
- Uno actuando sobre el útil inferior
El sistema de doble servo reduce el tiempo de ciclo aproximadamente a la mitad respecto a soluciones tradicionales, en las que el útil inferior debe recorrer una carrera más larga.
El control servomotorizado proporciona:
- Alta precisión en el impacto del troquel
- Ajuste fino de la altura del rizo desde la pantalla táctil (regulación en grados)
- Repetibilidad en producciones continuas
El sistema incorpora detección de presencia de tapa, evitando la colisión del troquel cuando no hay pieza, lo que reduce:
- Ruido operativo
- Desgaste prematuro del utillaje
- Costes de mantenimiento
Durante el rebordeado, las tapas son desplazadas mediante cuatro uñas laterales por vía, accionadas por dos correas laterales de precisión sin fin, garantizando estabilidad y posicionamiento exacto.
Estación de Engomado
Tras el rebordeado, cada tapa pasa a su estación de engomado.

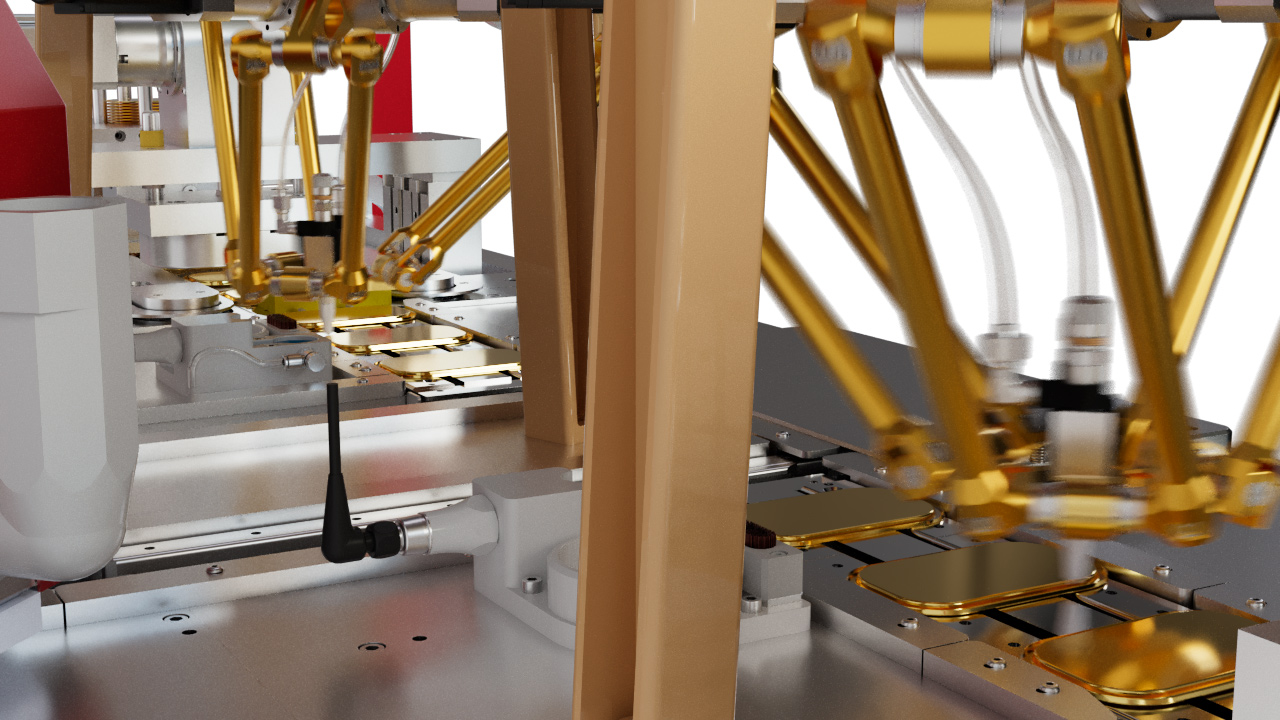

El proceso de aplicación del compuesto se realiza mediante los cabezales Spider Head Liner (uno por vía), manteniendo:
- Velocidad lineal constante
- Presión constante
- Aplicación homogénea y estable
El inyector acompaña el movimiento de la tapa durante el proceso, completando el engomado en un único ciclo.
La capacidad estimada de producción es de hasta 600 tapas por minuto (dependiendo del formato y configuración), distribuidas entre ambas vías.
Tras la aplicación, las tapas pasan a una correa secundaria posicionada a 90°, devolviéndolas a su orientación habitual para su correcta entrada en el horno de curado.
Beneficios Clave
- Alimentación transversal en el módulo de entrada
- Rebordeado y engomado en doble vía de alta velocidad
- Sistema de troquel con doble servomotor por vía
- Producción de hasta 600 tapas por minuto
- Ajuste preciso de la altura del rizo desde pantalla
- Sistema anticollision para protección del utillaje
- Engomado en un solo ciclo
- Traslado automático de 90° para integración con horno
- Sistema automático de limpieza en ambas vías
- Máxima productividad con diseño compacto
- Equipo orientado a producción industrial continua
